رولیک نوار نقاله چیست؟ بررسی انواع، کاربرد، قیمت و نحوه انتخاب

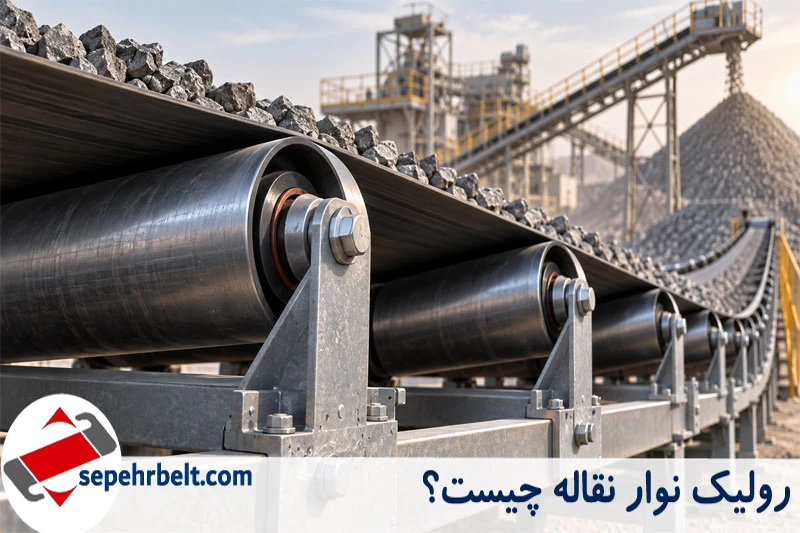

رولیک نوار نقاله چیست؟

در ساختار نوار نقاله، رولیک یکی از قطعاتی است که در مسیر حرکت تسمه نصب می شود. این قطعه معمولا ظاهری استوانه ای دارد و با چرخش خود، امکان عبور آسان تسمه را فراهم می کند.
 تسمه نقاله روی مجموعه ای از رولیک ها قرار می گیرد و وزن خود، همراه با وزن مواد انتقالی، توسط آنها پشتیبانی می شود.
چرخش رولیک ها باعث می شود تماس مستقیم و اصطکاک میان تسمه و سطح نگهدارنده کاهش پیدا کند و حرکت تسمه روان تر انجام شود.

◂تسمه نقاله چیست؟

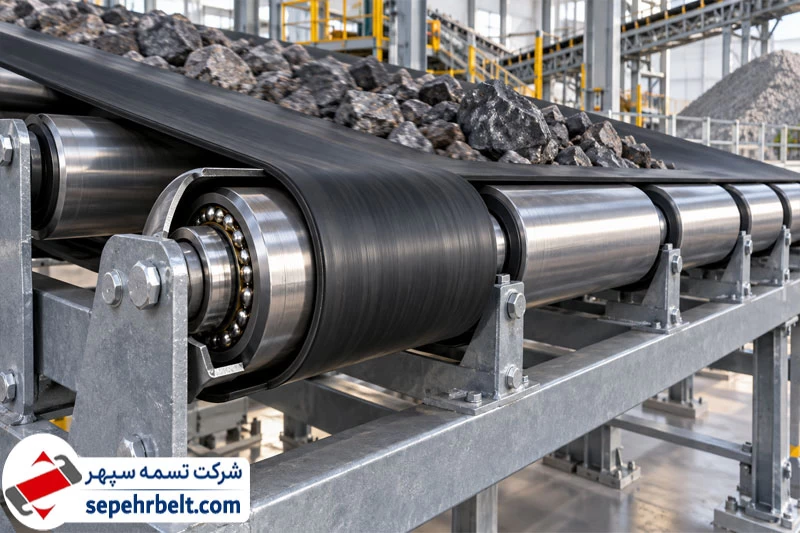

رولیک نوار نقاله چگونه کار می کند؟

حرکت رولیک نوار نقاله با عبور تسمه از روی آن انجام می شود. تسمه نقاله روی چند رولیک قرار دارد و با حرکت تسمه، رولیک ها نیز حول محور خود می چرخند.
بلبرینگ های داخل رولیک باعث می شوند این چرخش به راحتی انجام شود در این مسیر چرخش رولیک ها اصطکاک بین تسمه و سازه نوار نقاله را کاهش می دهد و حرکت تسمه را روان تر می کند.

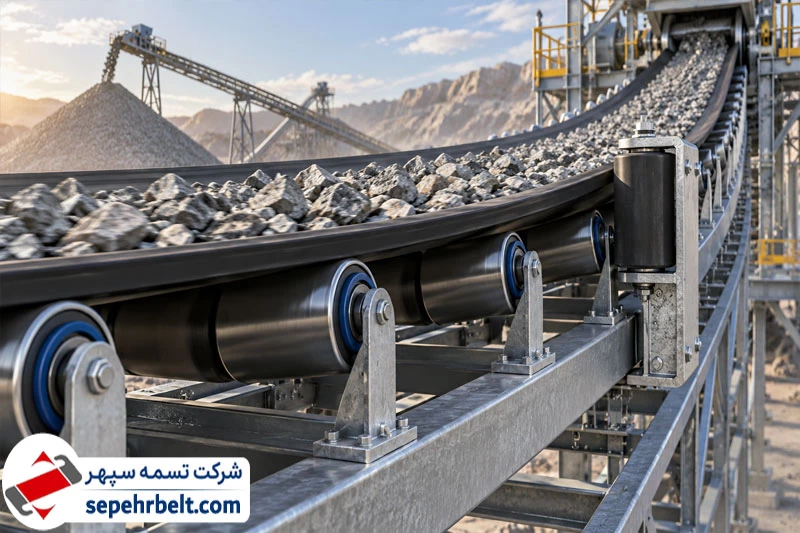

وظیفه رولیک در نوار نقاله

پشتیبانی از تسمه

در مسیر حرکت، رولیک نوار نقاله از زیر تسمه را نگه می دارد تا تسمه بتواند به شکل مناسب حرکت کند و وزن خود را روی سازه قرار ندهد.

تحمل وزن مواد

هنگام انتقال بار، وزن مواد به تسمه وارد می شود. رولیک حامل این وزن را تحمل می کند و فشار وارد شده را به سازه منتقل می کند.

هدایت تسمه در مسیر مشخص

برای حرکت درست تسمه، قرارگیری صحیح غلتک ها اهمیت دارد. رولیک راهنما به کنترل مسیر کمک می کند و مانع خارج شدن تسمه از مسیر اصلی می شود.

کاهش اصطکاک

چرخش غلتک باعث می شود تسمه به جای کشیده شدن مستقیم روی سازه، روی سطح چرخان حرکت کند. در نتیجه، اصطکاک میان تسمه و بخش های ثابت کمتر می شود.

کمک به حرکت روان تسمه

حرکت مناسب رولیک تسمه نقاله باعث می شود تسمه با مقاومت کمتری جابه جا شود. سالم بودن این قطعات، حرکت یکنواخت تر سیستم را به همراه دارد.

جلوگیری از افتادگی بیش از حد تسمه

فاصله مناسب میان غلتک ها باعث می شود تسمه در طول مسیر بیش از اندازه پایین نیاید. این موضوع به حفظ شکل مناسب تسمه هنگام حمل بار کمک می کند.

کاهش فشار و سایش روی تسمه

وقتی تسمه به شکل درست روی غلتک ها قرار داشته باشد، فشار و تماس نامناسب کاهش پیدا می کند. در نتیجه، میزان سایش و فرسودگی تسمه کمتر می شود.

کمک به حفظ پایداری سیستم انتقال

عملکرد هماهنگ رولیک کانوایر به حرکت منظم تسمه و بار کمک می کند. این هماهنگی، پایداری بیشتر سیستم انتقال مواد را در زمان کار فراهم می سازد.

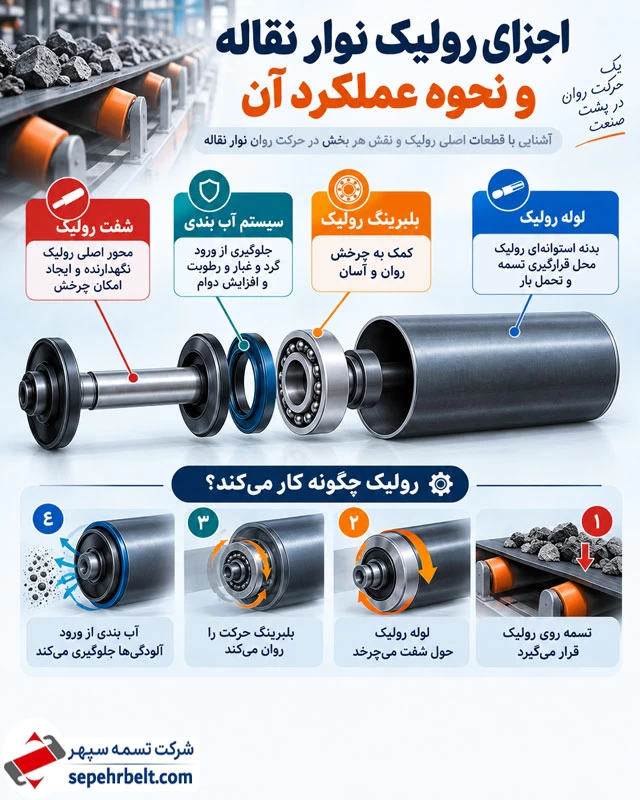

اجزای رولیک نوار نقاله

لوله رولیک

بدنه استوانه ای رولیک، همان لوله ای است که تسمه روی آن قرار می گیرد. این بخش باید استحکام کافی داشته باشد تا وزن تسمه و بار را تحمل کند. جنس و ضخامت لوله در مقاومت آن تاثیر مستقیم دارد.

بلبرینگ رولیک

حرکت آسان غلتک به بلبرینگ رولیک مربوط است. این قطعه بین لوله و شفت قرار می گیرد و چرخش را روان می کند.

سیستم آب بندی رولیک

برای محافظت از قسمت داخلی، سیستم آب بندی رولیک در اطراف بلبرینگ قرار می گیرد. این بخش مانع ورود گرد و خاک، رطوبت و آلودگی می شود و از آسیب دیدن بلبرینگ جلوگیری می کند.

شفت رولیک

در مرکز این قطعه، شفت رولیک قرار دارد. شفت مانند یک محور عمل می کند و غلتک را روی سازه نگه می دارد. دو سر آن در پایه های مخصوص قرار می گیرد و امکان چرخش لوله را فراهم می کند.

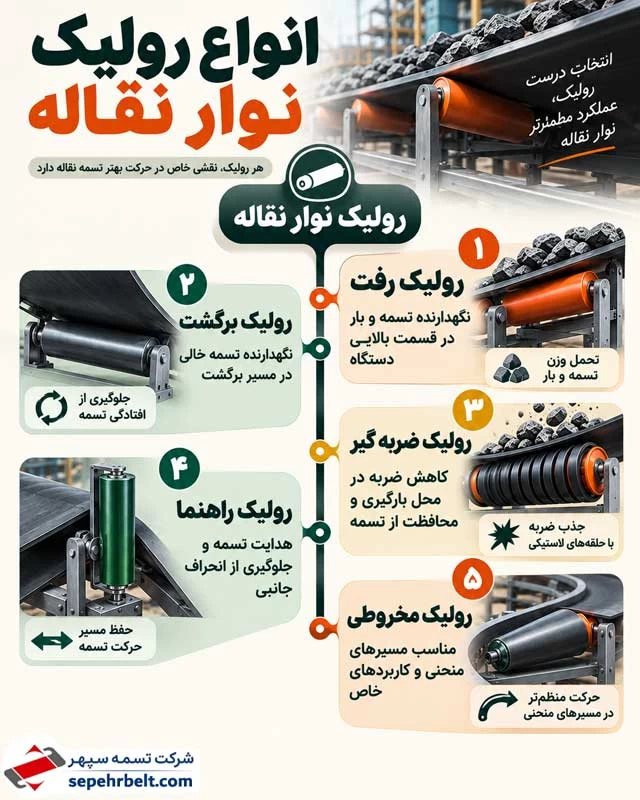

انواع رولیک نوار نقاله

رولیک رفت

رولیک رفت در قسمت بالایی دستگاه قرار دارد و تسمه را از زیر نگه می دارد. این قطعه وزن تسمه و موادی را که روی آن قرار دارند تحمل می کند و یکی از اصلی ترین بخش های رولیک نوار نقاله است.

رولیک برگشت

وقتی مواد از روی تسمه تخلیه می شوند، تسمه از قسمت زیرین به نقطه شروع بر می گردد. رولیک برگشت در این قسمت قرار دارد و تسمه خالی را نگه می دارد تا بدون افتادگی حرکت کند.

رولیک ضربه گیر

محل بارگیری بیشترین ضربه را به تسمه وارد می کند، زیرا مواد از ارتفاع روی آن ریخته می شوند. رولیک ضربه گیر با حلقه های لاستیکی، شدت این ضربه را کاهش می دهد و از آسیب به تسمه جلوگیری می کند.

رولیک راهنما

اگر تسمه هنگام حرکت به سمت چپ یا راست کشیده شود، ممکن است از مسیر خود خارج شود. رولیک راهنما در کناره های سیستم قرار می گیرد و به هدایت تسمه و جلوگیری از انحراف بیش از حد آن کمک می کند.

رولیک مخروطی

این نوع به دلیل شکل مخروطی خود، بیشتر برای مسیرهای منحنی و بعضی کاربردهای خاص استفاده می شود. طراحی آن کمک می کند تسمه نقاله هنگام عبور از مسیر منحنی، حرکت منظم تری داشته باشد.

جدول انواع رولیک نوار نقاله و کاربرد آن ها

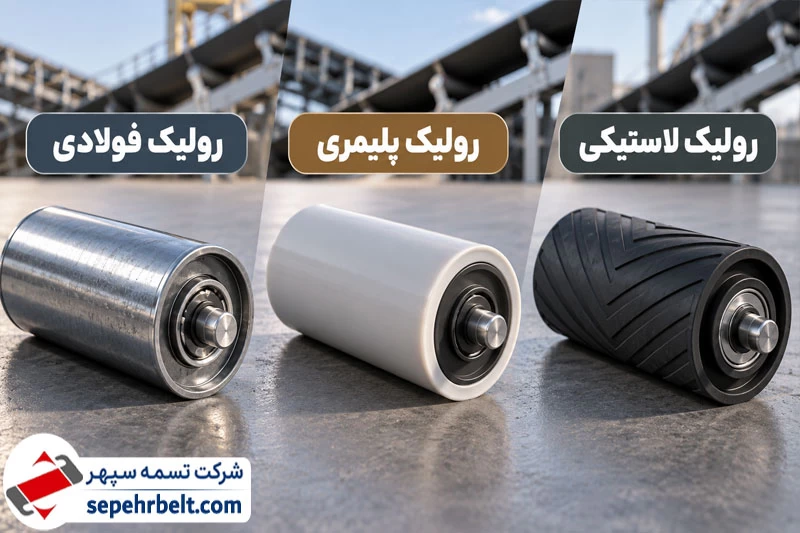

انواع رولیک نوار نقاله از نظر جنس

رولیک فولادی

رولیک پلیمری

رولیک لاستیکی

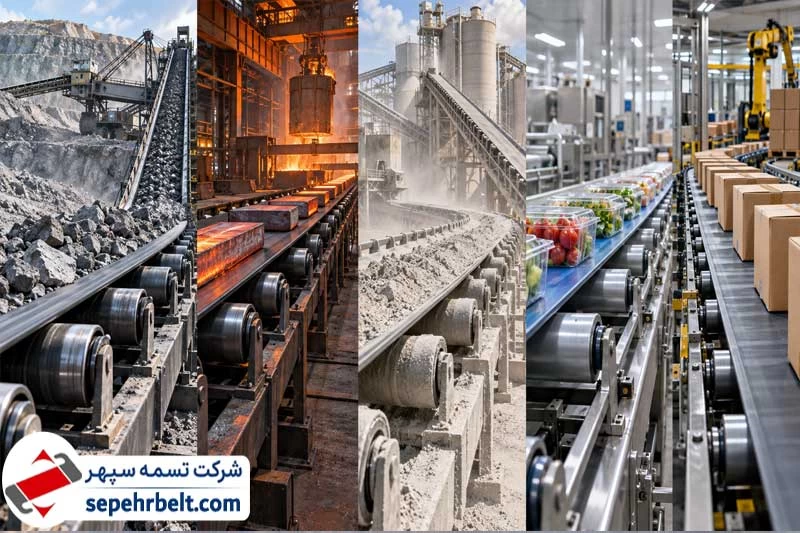

کاربرد رولیک نوار نقاله

کاربرد رولیک در معادن

کاربرد رولیک در صنایع فولاد

کاربرد رولیک در کارخانه های سیمان

کاربرد رولیک در صنایع غذایی

کاربرد رولیک در خطوط تولید و بسته بندی

در خطوط تولید و بسته بندی، وظیفه اصلی رولیک نوار نقاله پشتیبانی از تسمه هنگام جا به جایی کارتن، بسته و محصول است.

مشخصات فنی مهم رولیک نوار نقاله

مشخصه	توضیح
قطر رولیک	براساس سرعت تسمه و وزن بار انتخاب می‌شود
طول رولیک	باید با عرض تسمه هماهنگ باشد
شفت	تعیین کننده استحکام و تحمل بار است
بلبرینگ	روی روانی حرکت و عمر رولیک تاثیر دارد
آب بندی	برای جلوگیری از ورود گرد و خاک و رطوبت

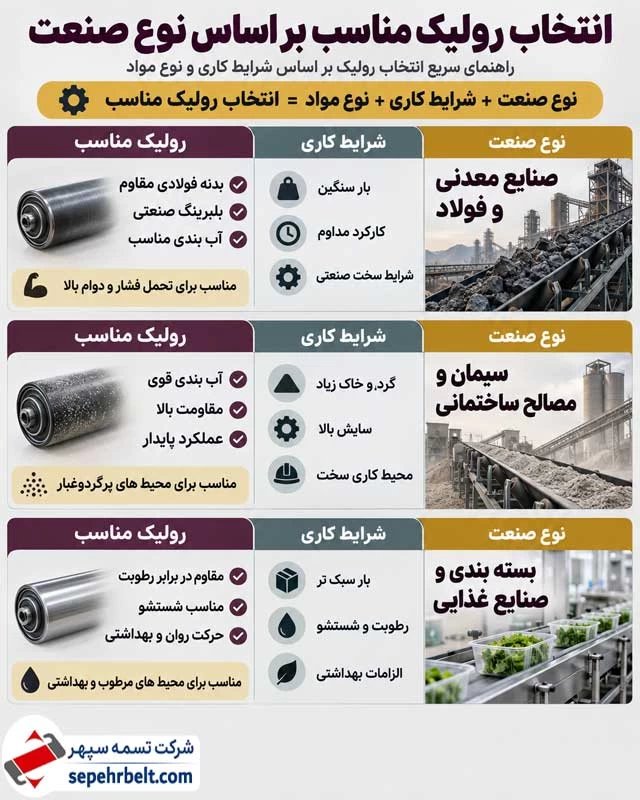

انتخاب رولیک مناسب بر اساس نوع صنعت

انتخاب رولیک نوار نقاله باید بر اساس شرایط کاری و نوع مواد انتقالی انجام شود. هر صنعت با توجه به میزان بار، محیط کاری و نوع مواد، نیاز به رولیک مناسب دارد.

در صنایع معدنی و فولاد، به دلیل وزن بالای مواد و کارکرد مداوم، معمولا از رولیک های مقاوم با بدنه فولادی، بلبرینگ صنعتی و آب بندی مناسب استفاده می شود.
در کارخانه های سیمان و مصالح ساختمانی، مقاومت در برابر گرد و خاک اهمیت زیادی دارد و رولیک باید بتواند در شرایط سخت کاری عملکرد پایدار داشته باشد.
در خطوط بسته بندی و صنایع غذایی، وزن بار معمولا کمتر است اما مقاومت در برابر رطوبت، شستشو و شرایط بهداشتی اهمیت بیشتری دارد.

خرید رولیک نوار نقاله

رولیک نوار نقاله یکی از قطعات مهم در عملکرد صحیح سیستم های انتقال مواد است و انتخاب مدل مناسب آن باید بر اساس نوع کاربرد، وزن بار، سرعت تسمه و شرایط محیطی انجام شود.
هنگام خرید رولیک نوار نقاله، عواملی مانند قطر رولیک، طول شفت، جنس بدنه، نوع بلبرینگ و کیفیت آب بندی اهمیت زیادی دارند.
رولیک های مورد استفاده در صنایع مختلف می توانند از جنس فولادی، لاستیکی یا پلیمری تولید شوند. برای محیط های صنعتی سنگین مانند معدن و فولاد، معمولا رولیک هایی با مقاومت بالا در برابر ضربه، گرد و خاک و فشار کاری انتخاب می شوند.
در خطوط تولید و صنایع غذایی نیز توجه به مقاومت در برابر رطوبت و قابلیت نظافت اهمیت بیشتری دارد.
تولید و انتخاب رولیک مناسب باعث کاهش استهلاک تسمه نقاله، کاهش مصرف انرژی و افزایش عمر تجهیزات انتقال مواد می شود.
به همین دلیل پیش از خرید رولیک نوار نقاله باید مشخصات فنی دستگاه و شرایط کاری به صورت دقیق بررسی شود.

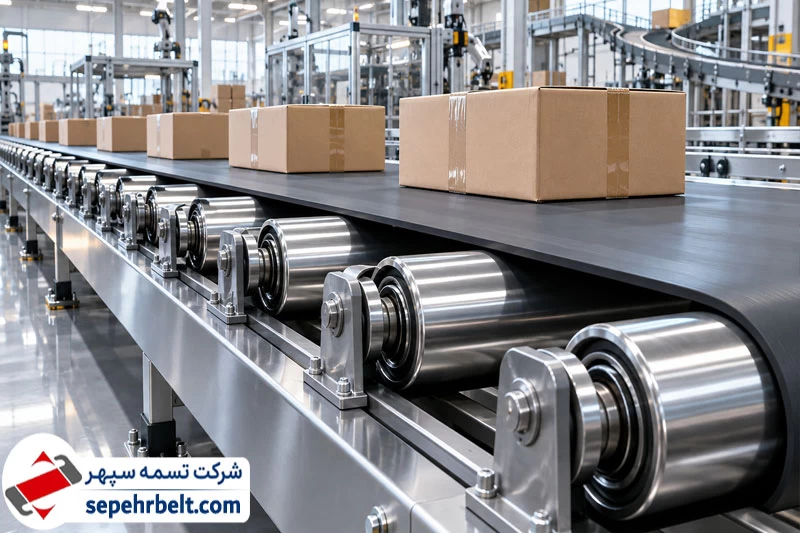

مزایای استفاده از رولیک با کیفیت

افزایش عمر تسمه نقاله

استفاده از رولیک نوار نقاله با کیفیت باعث می شود تسمه در مسیر خود بهتر حرکت کند و تماس نامناسب کمتری داشته باشد. این شرایط، سایش تسمه را کاهش می دهد و به افزایش عمر آن کمک می کند.

کاهش اصطکاک

چرخش روان رولیک باعث می شود تسمه با مقاومت کمتری روی آن حرکت کند. در نتیجه، اصطکاک میان بخش های مختلف سیستم کاهش پیدا می کند.

کاهش استهلاک تجهیزات

وقتی حرکت تسمه روان باشد، فشار کمتری به شافت، بلبرینگ و پایه رولیک وارد می شود. این موضوع فرسودگی سایر اجزای سیستم را نیز کمتر می کند.

کاهش صدا و لرزش

ساخت دقیق و چرخش مناسب، حرکت آرام تری ایجاد می کند. به همین دلیل، صدای اضافی و لرزش در کانوایر کاهش پیدا می کند.

حرکت روان تر تسمه

عملکرد درست غلتک ها به حرکت یکنواخت تسمه کمک می کند. این ویژگی در رولیک حمل بار اهمیت بیشتری دارد، زیرا باید وزن مواد را به شکل مناسب تحمل کند.

کاهش هزینه تعمیر و نگهداری

خرابی کمتر قطعات باعث می شود نیاز به تعمیر، تعویض و سرویس کاهش پیدا کند. در نتیجه، نگهداری ساده تر و کم هزینه تر می شود.

کاهش احتمال توقف خط تولید

عملکرد مطمئن این قطعات، احتمال خرابی ناگهانی را کمتر می کند. بنابراین خط تولید می تواند مدت بیشتری بدون توقف ناخواسته فعالیت کند.

افزایش راندمان سیستم انتقال

حرکت بهتر تسمه و کاهش مقاومت، عملکرد کلی دستگاه را بهبود می دهد. در نتیجه، رولیک صنعتی مناسب می تواند به افزایش راندمان سیستم انتقال کمک کند.

تفاوت رولیک معمولی و رولیک صنعتی چیست؟

رولیک های نوار نقاله از نظر ساختار، کیفیت قطعات داخلی و میزان تحمل فشار با یکدیگر تفاوت دارند. رولیک صنعتی برای استفاده در شرایط کاری سخت طراحی می شود و معمولا دارای لوله مقاوم تر، بلبرینگ با کیفیت تر و سیستم آب بندی بهتر است.
در محیط هایی مانند معدن، سیمان و فولاد، رولیک باید بتواند در برابر ضربه، گرد و خاک، رطوبت و کارکرد طولانی مدت مقاومت کند. استفاده از رولیک نامناسب در این شرایط باعث افزایش اصطکاک، خرابی تسمه و توقف خط تولید می شود.
در مقابل، رولیک هایی که برای کاربردهای سبک استفاده می شوند، معمولا برای وزن کمتر و ساعات کاری محدودتر طراحی شده اند.

رولیک برگشت	رولیک رفت	مورد
در قسمت زیرین مسیر تسمه قرار می گیرد	در قسمت بالایی مسیر حرکت تسمه نصب می شود	محل نصب
نگهداری تسمه در مسیر برگشت را انجام می دهد	نگهداری و هدایت بخش بار دار تسمه را بر عهده دارد	وظیفه
چون بار مواد روی تسمه نیست، معمولا بار کمتری تحمل می کند	به دلیل تحمل وزن مواد، معمولا بار بیشتری تحمل می کند	میزان بار قابل تحمل
با بخش خالی تسمه تماس دارد	با بخش بار دار تسمه تماس دارد	تماس با تسمه
بیشتر به صورت یک غلتک یا ساختار ساده تر طراحی می شود	معمولا به صورت چند غلتک در کنار هم طراحی می شود تا تسمه را بهتر نگه دارد	نوع طراحی

خرابی رولیک چه تاثیری بر نوار نقاله دارد؟

خرابی یک رولیک نوار نقاله می تواند عملکرد کل سیستم انتقال مواد را تحت تاثیر قرار دهد. وقتی غلتک به درستی نمی چرخد، اصطکاک بیشتر می شود و تسمه نقاله سریع تر دچار سایش می شود.
در چنین شرایطی، احتمال انحراف تسمه، ایجاد صدای غیر عادی و لرزش نیز افزایش پیدا می کند. افزایش مقاومت حرکت، مصرف انرژی را بیشتر می کند و فشار اضافی به بخش های دیگر وارد می شود.
ادامه این وضعیت ممکن است به بلبرینگ، شافت یا تسمه آسیب بزند. در خرابی های شدید، توقف کامل خط انتقال و کاهش فعالیت کانوایر نیز ممکن است رخ دهد.

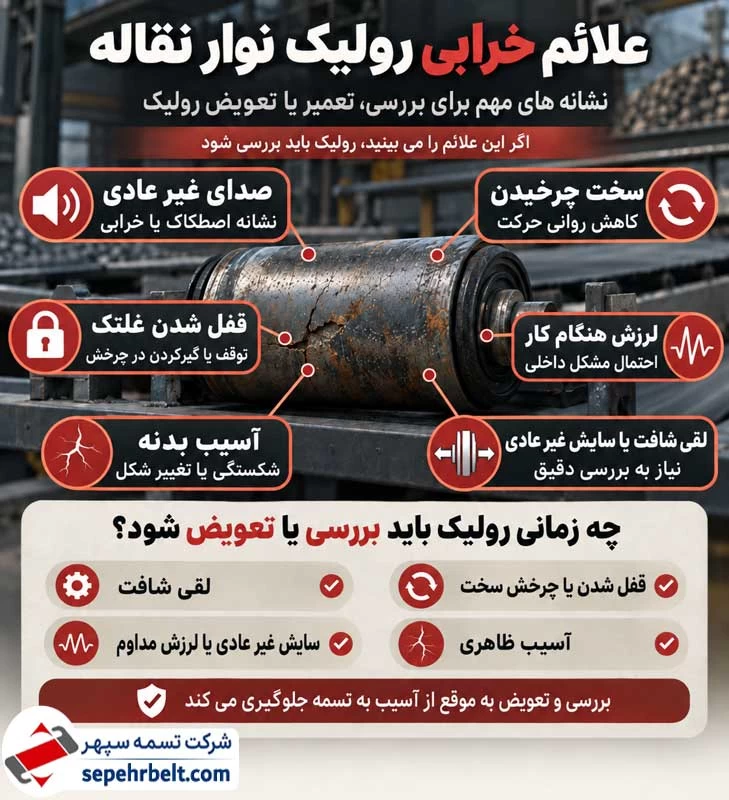

علائم خرابی رولیک نوار نقاله

شنیدن صدای غیر عادی، سخت چرخیدن یا قفل شدن غلتک از مهم ترین علائم هستند. وجود لرزش هنگام کار نیز می تواند نشان دهنده مشکل در بلبرینگ رولیک یا بخش های داخلی آن باشد.
شکستگی، فرورفتگی یا تغییر شکل بدنه، وضعیت نامناسب این قطعه را نشان می دهد. لقی شافت نیز از نشانه های قابل توجه است و باید بررسی شود. همچنین، اگر اطراف غلتک روی تسمه نقاله سایش غیر عادی دیده شود، احتمال وجود مشکل در آن بخش وجود دارد.

چگونه رولیک مناسب برای نوار نقاله انتخاب کنیم؟

قطر رولیک

انتخاب قطر رولیک نوار نقاله باید بر اساس وزن بار، سرعت حرکت تسمه و شرایط کاری انجام شود. قطر مناسب می تواند تحمل بار را افزایش دهد و باعث شود غلتک با سرعت مناسب و بدون فشار اضافی بچرخد.

طول رولیک

اندازه این بخش باید با عرض تسمه و ساختار دستگاه هماهنگ باشد. طول نامناسب می تواند باعث قرارگیری نادرست تسمه و کاهش عملکرد سیستم شود.

جنس رولیک

برای انتخاب جنس، محیط کار و نوع مواد انتقالی را باید در نظر گرفت. فولاد برای کاربردهای معمول، استیل برای محیط های مرطوب و خورنده و پلیمر برای برخی کاربردهای خاص مناسب است.

نوع و کیفیت بلبرینگ

بلبرینگ رولیک نقش مهمی در چرخش روان و عمر قطعه دارد. بلبرینگ با کیفیت، اصطکاک را کاهش می دهد و عملکرد غلتک را بهتر می کند.

ظرفیت بار

وزن مواد و فشار وارد شده هنگام حمل باید مشخص باشد. رولیک حمل بار باید توان تحمل وزن بار و فشار ایجاد شده در زمان کار را داشته باشد.

سرعت نوار نقاله

سرعت حرکت تسمه باید هنگام انتخاب رولیک در نظر گرفته شود. برای سرعت های بالاتر، غلتک باید توان چرخش مناسب و عملکرد پایدار داشته باشد.

شرایط محیطی

گرد و خاک، رطوبت، مواد خورنده و حرارت می توانند روی عمر قطعه اثر بگذارند. بنابراین جنس، آب بندی و مقاومت آن باید متناسب با محیط انتخاب شود.

چه زمانی رولیک نوار نقاله باید تعویض شود؟

زمانی که رولیک نوار نقاله قفل شده باشد، به سختی بچرخد، بلبرینگ آن خراب شده باشد، تولید صدای شدید کند، آسیب دیدگی یا تغییر شکل بدنه و وجود لقی شدید در شافت رولیک مشاهده شود و یا غلتک باعث سایش یا آسیب به تسمه نقاله شود، ادامه استفاده از آن می تواند مشکل را بیشتر کند.
در صورت مشاهده هر یک از این موارد ابتدا باید امکان تعمیر آن بررسی شود؛ اگر مشکل برطرف نشود یا قطعه آسیب جدی دیده باشد، رولیک باید تعویض گردد.

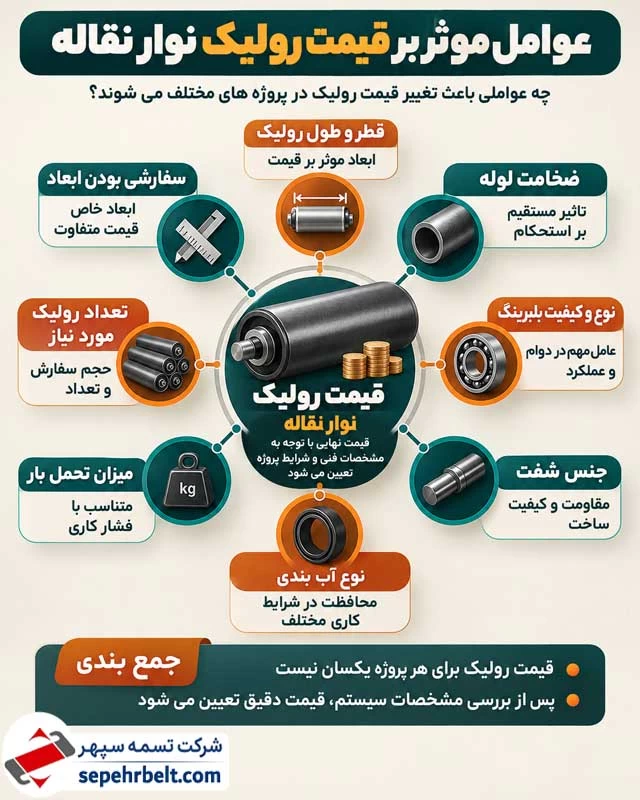

عوامل موثر بر قیمت رولیک نوار نقاله

علاوه بر جنس و ابعاد، شرایط تولید و مشخصات فنی نیز روی قیمت رولیک تاثیرگذار هستند. مهم ترین عوامل عبارتند از:

- قطر و طول رولیک
- ضخامت لوله رولیک
- نوع و کیفیت بلبرینگ
- جنس شفت
- نوع آب بندی
- میزان تحمل بار
- تعداد رولیک مورد نیاز
- سفارشی بودن ابعاد
به همین دلیل قیمت رولیک نوار نقاله برای هر پروژه می تواند متفاوت باشد و معمولا پس از بررسی مشخصات سیستم انتقال مواد، قیمت دقیق تعیین می شود.

سفارش و مشاوره خرید رولیک نوار نقاله

برای انتخاب رولیک مناسب نوار نقاله، باید مشخصاتی مانند عرض تسمه، وزن مواد، سرعت حرکت و شرایط محیطی بررسی شود. کارشناسان مجموعه می توانند بر اساس نیاز خط انتقال مواد، مدل مناسب رولیک را پیشنهاد دهند.
